Keysight (Agilent)
Keysight (Agilent) N1912A
50MHz - 40GHz Power Meter
2 Voies
1500 mesures/s min. Vitesse de mesure
30 MHz Bande passante vidéo
GPIB, LAN (LXI), USB Interfaces
P-série N1921A/N1922A, E9320 série, E441x/E930x, 8480 série, N8480 série Capteurs compatibles
| Attribut | Valeur |
|---|---|
| Voies | 2 |
| Vitesse de mesure | 1500 mesures/s min. |
| Bande passante vidéo | 30 MHz |
| Interfaces | GPIB, LAN (LXI), USB |
| Capteurs compatibles | P-série N1921A/N1922A, E9320 série, E441x/E930x, 8480 série, N8480 série |
| Gamme de fréquences | 9 kHz à 110 GHz; 50 MHz à 40 GHz avec P-série capteurs |
| Plage de puissance | -70 à +44 dBm; -35 à +20 dBm avec P-série capteurs |
| Précision | ±0,2 dB avec N1921A, ±0,3 dB avec N1922A |
| Résolution temporelle | 100 MSa/s; rise temps 13 ns max. |
| Types de mesure | moyenne, crête, crête-à-moyenne, rise/fall temps, impulsion largeur, CCDF |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| 8481A | 10 MHz à 18 GHz | -30 à +20 dBm | thermocouple |
| 8481B | 10 MHz à 18 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8481D | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| 8481H | 10 MHz à 18 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8482A | 100 kHz à 4,2 GHz | -30 à +20 dBm | thermocouple |
| 8482B | 100 kHz à 4,2 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8482H | 100 kHz à 4,2 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8483A | 100 kHz à 2 GHz | -30 à +20 dBm | diode, moyenne |
| 8485A | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -30 à +20 dBm | thermocouple |
| 8485D | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -70 à -20 dBm | diode, moyenne |
| 8487A | 50 MHz à 50 GHz | -30 à +20 dBm | thermocouple |
| 8487D | 50 MHz à 50 GHz | -70 à -20 dBm | diode, moyenne |
| R8486A | 26,5 à 40 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| R8486D | 26,5 à 40 GHz | -70 à -20 dBm | diode, moyenne |
| Q8486A | 33 à 50 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| Q8486D | 33 à 50 GHz | -70 à -20 dBm | diode, moyenne |
| V8486A | 50 à 75 GHz | -30 à +20 dBm (Opt. H02: -60 à +20 dBm) | diode, moyenne, guide d’ondes |
| W8486A | 75 à 110 GHz | -30 à +20 dBm | diode, moyenne, guide d’ondes |
| E8486A | 60 à 90 GHz (Opt. 201: 54 à 95 GHz) | -30 à +20 dBm (Opt. 100), -60 à +20 dBm (Opt. 200/201) | diode, moyenne, guide d’ondes |
| E4412A | 10 MHz à 18 GHz | -70 à +20 dBm | diode, CW |
| E4413A | 50 MHz à 26,5 GHz | -70 à +20 dBm | diode, CW |
| E9300A | 10 MHz à 18 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9300B | 10 MHz à 18 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9300H | 10 MHz à 18 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9301A | 10 MHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9301B | 10 MHz à 6 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9301H | 10 MHz à 6 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9304A | 9 kHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9321A | 50 MHz à 6 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9322A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9323A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9325A | 50 MHz à 18 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9326A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9327A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| N8481A | 10 MHz à 18 GHz | -35 à +20 dBm | thermocouple |
| N8482A | 100 kHz à 6 GHz | -35 à +20 dBm | thermocouple |
| N8485A | 10 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -35 à +20 dBm | thermocouple |
| N8486AR | 26,5 à 40 GHz | -35 à +20 dBm | thermocouple, guide d’ondes |
| N8487A | 50 MHz à 50 GHz | -35 à +20 dBm | thermocouple |
| N8488A | 10 MHz à 67 GHz (à 70 GHz typ.) | -35 à +20 dBm | thermocouple |
| N1921A | 50 MHz à 18 GHz | -35 à +20 dBm (≥500 MHz), -30 à +20 dBm (50 à 500 MHz) | crête et moyenne (diode), large bande |
| N1922A | 50 MHz à 40 GHz | -35 à +20 dBm (≥500 MHz), -30 à +20 dBm (50 à 500 MHz) | crête et moyenne (diode), large bande |

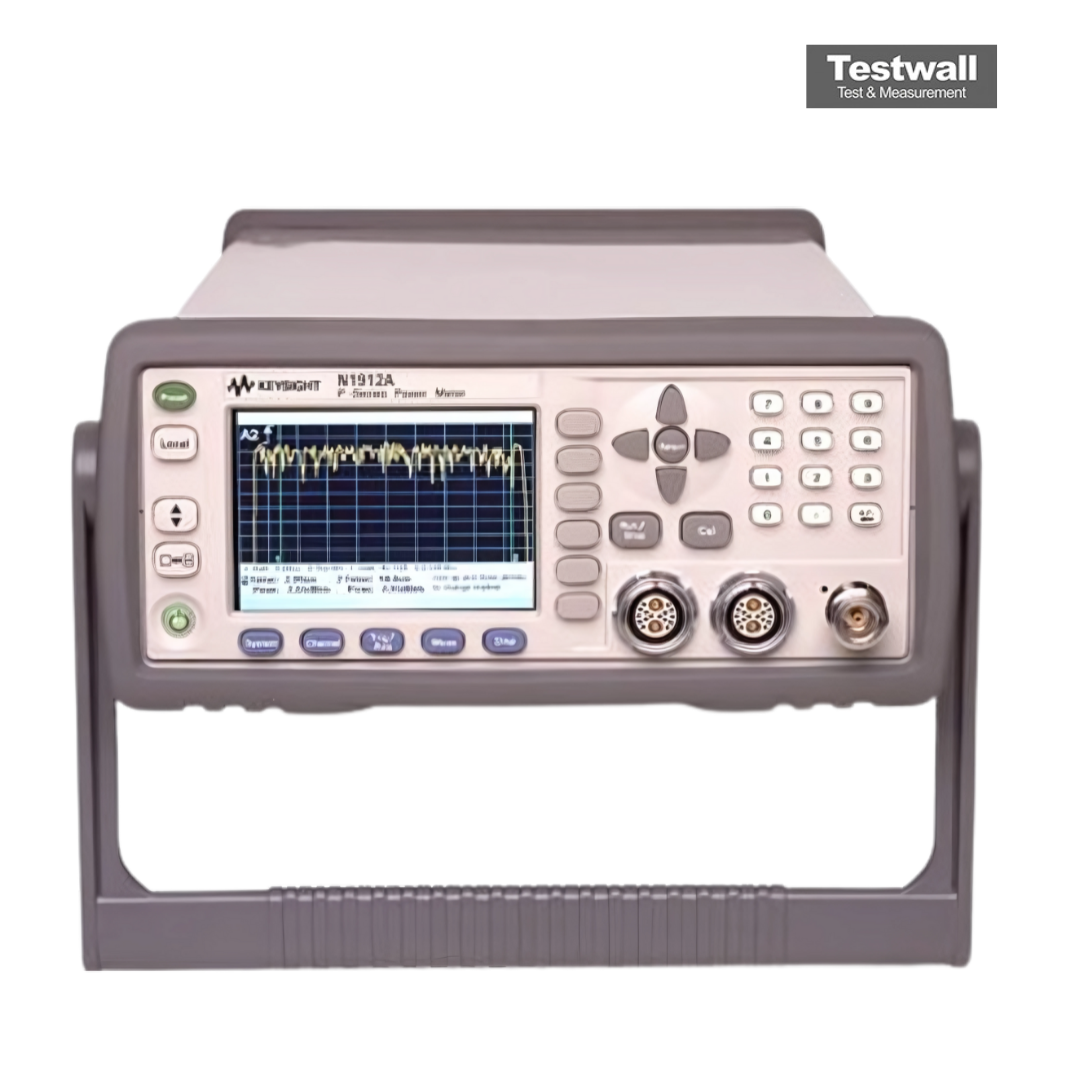

Le wattmètre Keysight (Agilent) N1912A de la série P, associé aux capteurs N192XA, permet des mesures précises de 50 MHz à 40 GHz. Il offre une bande passante vidéo de 30 MHz, une capture en temps réel à 100 Méch/s, et une compatibilité avec les capteurs 8480 et E-series couvrant de 9 kHz à 110 GHz. Fonctions clés : crête, moyenne et analyse CCDF via USB, LAN et GPIB.
Ce dispositif prend en charge 22 formats prédéfinis comme WiMAX et HSDPA, avec autoscaling et calibration interne. Conçu pour des mesures avancées avec fonctions mathématiques et conformité LXI-C.
Testwall peut fournir le Keysight (Agilent) N1912A d'occasion, entièrement testé. Grâce à son assistance experte et à sa livraison mondiale, Testwall garantit des instruments performants et fiables. Contactez-nous pour un service de calibration ou de réparation du Keysight (Agilent) N1912A.
