Keysight (Agilent)
Keysight (Agilent) N8262A
P-Series Modular Power Meter (LXI Compliant)
2 Voies
1500 mesures/s min. Vitesse de mesure
50 MHz, 1 mW (0 dBm) ±0,4% Référence de puissance
30 MHz Bande passante vidéo
212,6 × 44,2 × 420,3 mm Dimensions (L × H × P)
| Attribut | Valeur |
|---|---|
| Voies | 2 |
| Vitesse de mesure | 1500 mesures/s min. |
| Référence de puissance | 50 MHz, 1 mW (0 dBm) ±0,4% |
| Bande passante vidéo | 30 MHz |
| Dimensions (L × H × P) | 212,6 × 44,2 × 420,3 mm |
| Capteurs compatibles | P-série N1921A/N1922A, E441x/E930x, 8480 série |
| Gamme de fréquences | 50 MHz à 40 GHz avec P-série capteurs |
| Plage de puissance | -35 à +20 dBm avec P-série capteurs |
| Précision | ±0,2 dB avec N1921A, ±0,3 dB avec N1922A |
| Résolution temporelle | 100 MSa/s; rise temps 13 ns max. |
| Types de mesure | moyenne, crête, crête-à-moyenne, temps-gated, rise/fall temps, impulsion largeur |
| Interfaces | LAN (LXI), déclenchement in/out, recorder sortie |
| Poids | 3,5 kg max. |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| 8481A | 10 MHz à 18 GHz | -30 à +20 dBm | thermocouple |
| 8481B | 10 MHz à 18 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8481D | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| 8481H | 10 MHz à 18 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8482A | 100 kHz à 4,2 GHz | -30 à +20 dBm | thermocouple |
| 8482B | 100 kHz à 4,2 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8482H | 100 kHz à 4,2 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8483A | 100 kHz à 2 GHz | -30 à +20 dBm | diode, moyenne |
| 8485A | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -30 à +20 dBm | thermocouple |
| 8485D | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -70 à -20 dBm | diode, moyenne |
| 8487A | 50 MHz à 50 GHz | -30 à +20 dBm | thermocouple |
| 8487D | 50 MHz à 50 GHz | -70 à -20 dBm | diode, moyenne |
| R8486A | 26,5 à 40 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| R8486D | 26,5 à 40 GHz | -70 à -20 dBm | diode, moyenne |
| Q8486A | 33 à 50 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| Q8486D | 33 à 50 GHz | -70 à -20 dBm | diode, moyenne |
| V8486A | 50 à 75 GHz | -30 à +20 dBm (Opt. H02: -60 à +20 dBm) | diode, moyenne, guide d’ondes |
| W8486A | 75 à 110 GHz | -30 à +20 dBm | diode, moyenne, guide d’ondes |
| E4412A | 10 MHz à 18 GHz | -70 à +20 dBm | diode, CW |
| E4413A | 50 MHz à 26,5 GHz | -70 à +20 dBm | diode, CW |
| E9300A | 10 MHz à 18 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9300B | 10 MHz à 18 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9300H | 10 MHz à 18 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9301A | 10 MHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9301B | 10 MHz à 6 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9301H | 10 MHz à 6 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9304A | 9 kHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9321A | 50 MHz à 6 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9322A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9323A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9325A | 50 MHz à 18 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9326A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9327A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| N8481A | 10 MHz à 18 GHz | -35 à +20 dBm | thermocouple |
| N8482A | 100 kHz à 6 GHz | -35 à +20 dBm | thermocouple |
| N8485A | 10 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -35 à +20 dBm | thermocouple |
| N8486AR | 26,5 à 40 GHz | -35 à +20 dBm | thermocouple, guide d’ondes |
| N8487A | 50 MHz à 50 GHz | -35 à +20 dBm | thermocouple |
| N8488A | 10 MHz à 67 GHz (à 70 GHz typ.) | -35 à +20 dBm | thermocouple |
| N1921A | 50 MHz à 18 GHz | -35 à +20 dBm (≥500 MHz), -30 à +20 dBm (50 à 500 MHz) | crête et moyenne (diode), large bande |
| N1922A | 50 MHz à 40 GHz | -35 à +20 dBm (≥500 MHz), -30 à +20 dBm (50 à 500 MHz) | crête et moyenne (diode), large bande |
Keysight (Agilent) N8262A Options:
- N8262A - 105 - P-Series sensors fixed 1.5 m (5 ft) cable length
- N8262A - 106 - P-Series sensors fixed 3 m (10 ft) cable length
- N8262A - 107 - P-Series sensors fixed 10 m (31 ft) cable length
- N8262A - 908 - Rack mount kit (one instrument)
- N8262A - 909 - Rack mount kit (two instruments)
- N8262A - 1A7 - ISO17025 calibration data including Z540 compliance
- N8262A - A6J - ANSI Z540 compliant calibration test data
- N8262A - 0B1 - Hard copy English language User's Guide and Installation Guide
- N8262A - 0BF - Hard copy English language Programming Guide
- N8262A - 0BK - Hard copy English language User's Guide and Programming Guide
- N8262A - 0BW - Hard copy English language Service and Calibration Guide
- N8262A - ABJ - Hard copy Japanese localization User's Guide

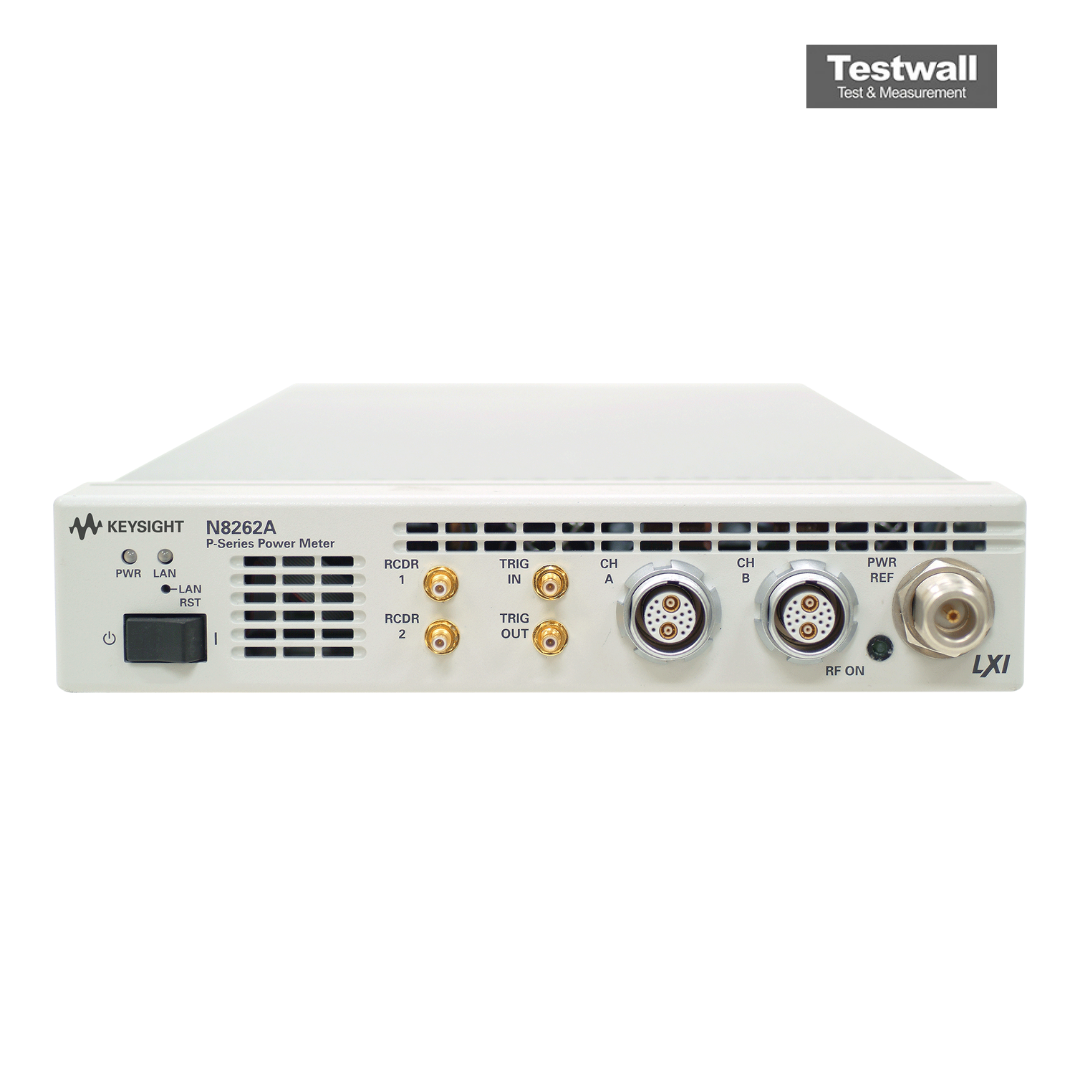

Le wattmètre modulaire Keysight (Agilent) N8262A de la série P permet des mesures automatisées via LAN de crête, de rapport crête-moyenne et de puissance moyenne. Doté d'une bande vidéo de 30 MHz, il est compatible avec les wattmètres des séries P et EPM-P. Conforme LXI-C et au format compact 1U demi-rack, il s’intègre facilement aux systèmes ATE avec contrôle à distance via interface graphique web simulant les modèles N1911/12A.
Parfait pour les configurations ATE économiques, il prend en charge les capteurs de puissance large bande P-Series, E-Series (sauf E9320) et 8480 Series de Keysight. Inclut le logiciel BenchVue (BV0007B) pour une connexion et une automatisation simples.
Testwall peut fournir le Keysight (Agilent) N8262A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec fiabilité et qualité de service inégalées. Veuillez nous contacter si vous avez besoin de l'étalonnage ou de la réparation du Keysight (Agilent) N8262A.
