Keysight (Agilent)
Keysight (Agilent) N1911A
Single Channel Power Meter 50MHz - 40GHz
1 Voies
1500 mesures/s min. Vitesse de mesure
30 MHz Bande passante vidéo
GPIB, LAN (LXI), USB Interfaces
P-série N1921A/N1922A, E9320 série, E441x/E930x, 8480 série, N8480 série Capteurs compatibles
| Attribut | Valeur |
|---|---|
| Voies | 1 |
| Vitesse de mesure | 1500 mesures/s min. |
| Bande passante vidéo | 30 MHz |
| Interfaces | GPIB, LAN (LXI), USB |
| Capteurs compatibles | P-série N1921A/N1922A, E9320 série, E441x/E930x, 8480 série, N8480 série |
| Gamme de fréquences | 9 kHz à 110 GHz; 50 MHz à 40 GHz avec P-série capteurs |
| Plage de puissance | -70 à +44 dBm; -35 à +20 dBm avec P-série capteurs |
| Précision | ±0,2 dB avec N1921A, ±0,3 dB avec N1922A |
| Résolution temporelle | 100 MSa/s; rise temps 13 ns max. |
| Types de mesure | moyenne, crête, crête-à-moyenne, rise/fall temps, impulsion largeur, CCDF |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| 8481A | 10 MHz à 18 GHz | -30 à +20 dBm | thermocouple |
| 8481B | 10 MHz à 18 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8481D | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| 8481H | 10 MHz à 18 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8482A | 100 kHz à 4,2 GHz | -30 à +20 dBm | thermocouple |
| 8482B | 100 kHz à 4,2 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8482H | 100 kHz à 4,2 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8483A | 100 kHz à 2 GHz | -30 à +20 dBm | diode, moyenne |
| 8485A | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -30 à +20 dBm | thermocouple |
| 8485D | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -70 à -20 dBm | diode, moyenne |
| 8487A | 50 MHz à 50 GHz | -30 à +20 dBm | thermocouple |
| 8487D | 50 MHz à 50 GHz | -70 à -20 dBm | diode, moyenne |
| R8486A | 26,5 à 40 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| R8486D | 26,5 à 40 GHz | -70 à -20 dBm | diode, moyenne |
| Q8486A | 33 à 50 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| Q8486D | 33 à 50 GHz | -70 à -20 dBm | diode, moyenne |
| V8486A | 50 à 75 GHz | -30 à +20 dBm (Opt. H02: -60 à +20 dBm) | diode, moyenne, guide d’ondes |
| W8486A | 75 à 110 GHz | -30 à +20 dBm | diode, moyenne, guide d’ondes |
| E8486A | 60 à 90 GHz (Opt. 201: 54 à 95 GHz) | -30 à +20 dBm (Opt. 100), -60 à +20 dBm (Opt. 200/201) | diode, moyenne, guide d’ondes |
| E4412A | 10 MHz à 18 GHz | -70 à +20 dBm | diode, CW |
| E4413A | 50 MHz à 26,5 GHz | -70 à +20 dBm | diode, CW |
| E9300A | 10 MHz à 18 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9300B | 10 MHz à 18 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9300H | 10 MHz à 18 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9301A | 10 MHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9301B | 10 MHz à 6 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9301H | 10 MHz à 6 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9304A | 9 kHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9321A | 50 MHz à 6 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9322A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9323A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9325A | 50 MHz à 18 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9326A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9327A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| N8481A | 10 MHz à 18 GHz | -35 à +20 dBm | thermocouple |
| N8482A | 100 kHz à 6 GHz | -35 à +20 dBm | thermocouple |
| N8485A | 10 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -35 à +20 dBm | thermocouple |
| N8486AR | 26,5 à 40 GHz | -35 à +20 dBm | thermocouple, guide d’ondes |
| N8487A | 50 MHz à 50 GHz | -35 à +20 dBm | thermocouple |
| N8488A | 10 MHz à 67 GHz (à 70 GHz typ.) | -35 à +20 dBm | thermocouple |
| N1921A | 50 MHz à 18 GHz | -35 à +20 dBm (≥500 MHz), -30 à +20 dBm (50 à 500 MHz) | crête et moyenne (diode), large bande |
| N1922A | 50 MHz à 40 GHz | -35 à +20 dBm (≥500 MHz), -30 à +20 dBm (50 à 500 MHz) | crête et moyenne (diode), large bande |

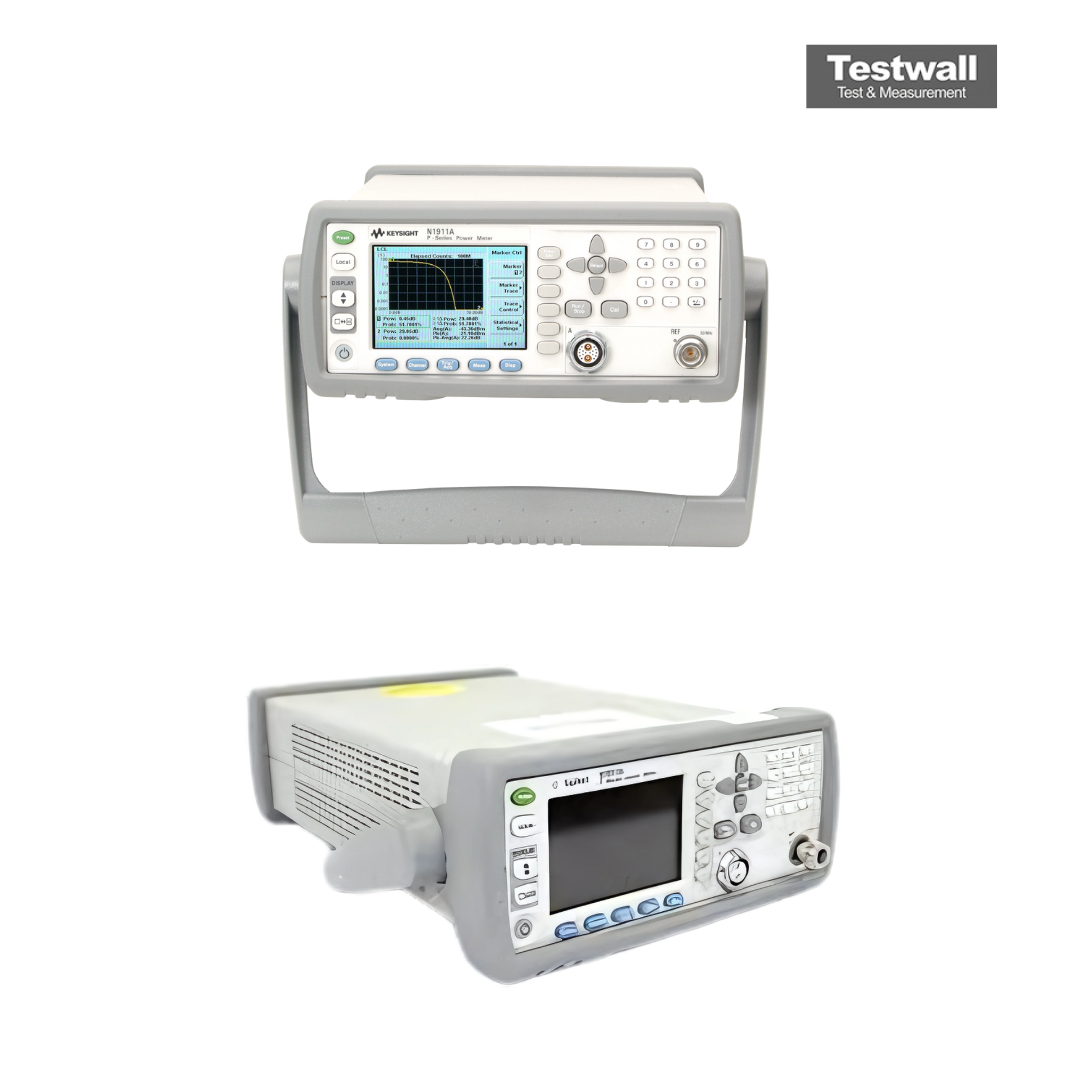

Le Keysight (Agilent) N1911A est un wattmètre monocanal de précision avec une bande passante vidéo de 30 MHz et une capture en temps réel à 100 Msps. Il propose 22 formats prédéfinis, des outils d'analyse d'impulsions intuitifs, et un calibrage interne pendant la connexion au DUT. Avec connectivité USB, LAN, GPIB, il prend en charge des capteurs de 9 kHz à 110 GHz et fournit des fonctions statistiques comme le CCDF.
Parfait pour mesurer la puissance moyenne et tester WiMAX, DME, HSDPA, il s’intègre facilement au logiciel BenchVue pour des tests automatisés.
Testwall peut fournir le Keysight (Agilent) N1911A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments hautes performances avec une fiabilité et une qualité de service inégalées. Contactez-nous pour la calibration ou réparation du Keysight (Agilent) N1911A.
